AVIS® CAD

Bearbeitung
Ihrer 2D-Originalmodelle mit AVIS®CAD.

Der größte Teil der Kennzeichnungsdaten wird erstmals in den verschiedensten CAD-Zeichnungen dargestellt: in

R&I-Fließbildern,
Funktionsplänen und
Einlinienschaltplänen.

Oft werden für die verschiedenen Anlagenbereiche (Maschinentechnik, Elektrotechnik, Leittechnik und Bautechnik) verschiedene CAD/CAE-Systeme zur Dokumentation eingesetzt.

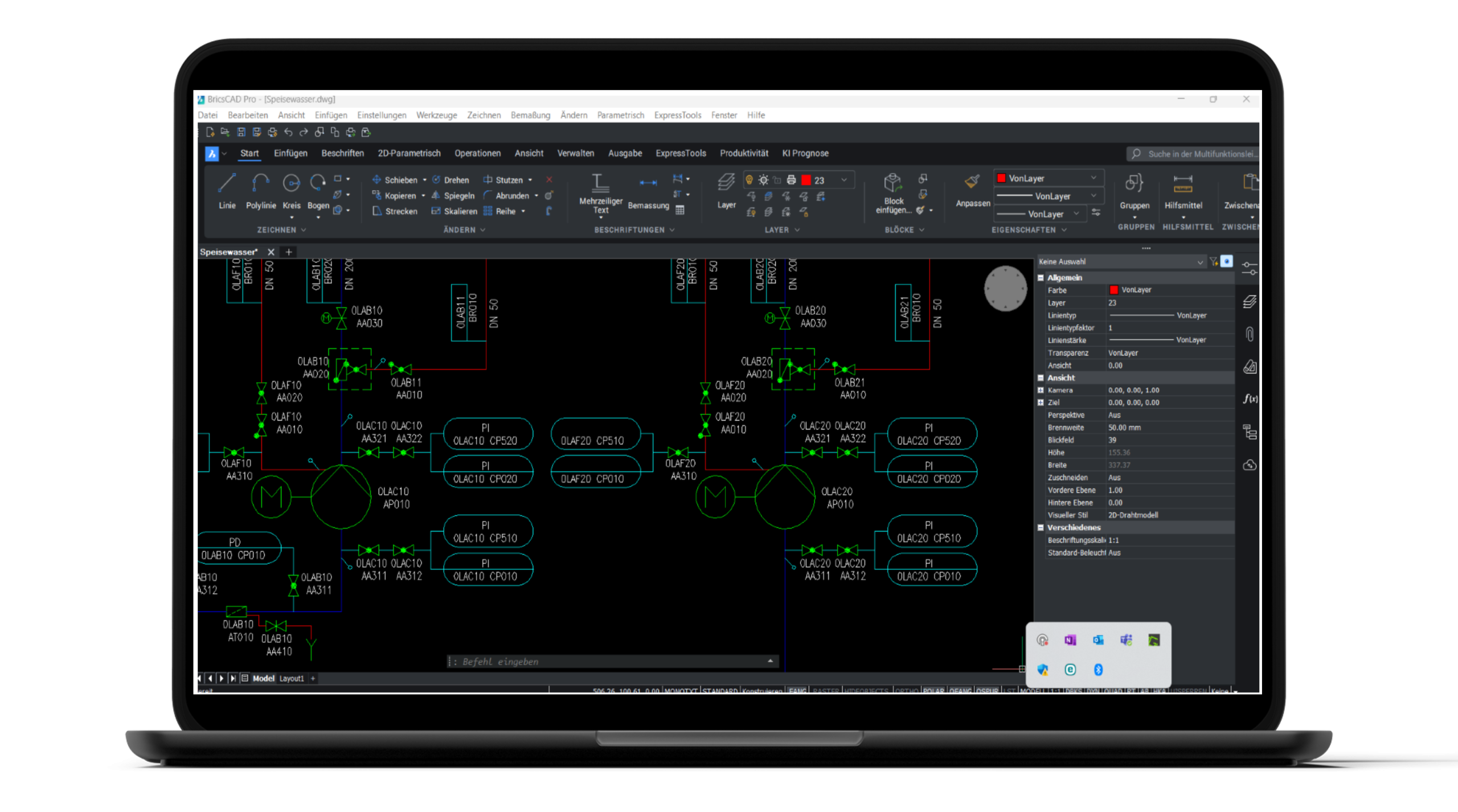

Das tief in das CAD-System integrierte Modul AVIS^®CAD ist ein essenzielles Werkzeug zur Verwaltung und Aktualisierung der CAD-Modelle der Anlage in 2D.

Technische Zeichnungen und Modelle stets validiert auf dem neuesten Stand halten

und somit eine präzise und aktuelle Dokumentation der Anlagen gewährleisten.

Keine Ressourcen? Wir erledigen das für Sie!

Verwaltung und Anpassung der Originaldatei OHNE Konvertierung

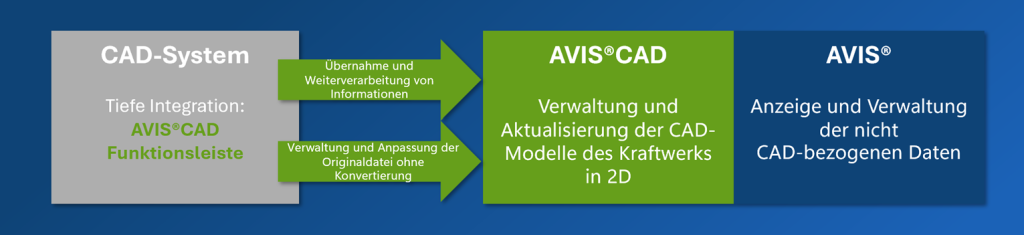

Während AVIS^® für die Anzeige und Verwaltung aller Daten zuständig ist, übernimmt AVIS^®CAD die spezifische Aufgabe, die CAD-Daten effizient zu verwalten und zu aktualisieren. Dies stellt sicher, dass alle relevanten Informationen sowohl in visueller als auch in dokumentarischer Form jederzeit verfügbar sind und den aktuellen Betriebszustand der Anlage widerspiegeln.

Übernahme der CAD-Zeichnungsköpfe mit Erhaltung der Metadateninformation

Versionierung von CAD-Dateien

Mit AVIS®CAD können Sie alle Anlagenkennzeichen gemeinsam in einer Datenbank (AVIS.X) verwalten

Übernahme und Weiterverarbeitung von Informationen aus bestehenden Quellen
Verwaltung und Anpassung der Originaldatei ohne Konvertierung
Sicherstellung einer einheitlichen KKS/AKZ-Struktur
Einfache und schnelle Bearbeitung der Kennzeichnung: ändern, verschieben, abgleichen
Gleichzeitiges Ändern von mehreren Kennzeichen in einer Zeichnung
Schnellere Vergabe von Neukennzeichen durch Zugriff auf VBG-Katalog
Zuverlässige Neubeschilderung über die Generierung von Schilderlisten
Navigierbare Konnektoren über alle Zeichnungen
Keine Konsistenzfehler mehr dank Prüfung auf Durchgängigkeit und Anzeige zur Korrektur
Schnittstellen zu AutoCAD, BricsCAD und MicroStation, neutrale .dxf-Schnittstelle

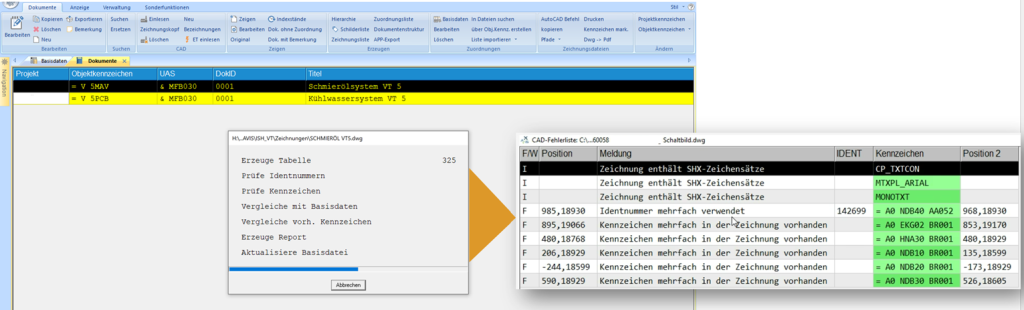

Fehlervermeidung durch Prüfung des gesamten Zeichnungssatz auf Konsistenz

z. B. Dopplung KKS, passt KKS zu Beschriftung und VGB-Standard?

Es wird eine Liste mit Logikfehlern zur systematischen Korrektur erstellt.

Aus dem Ergebnis kann zum Beispiel eine Ableitung und Bestellung von entsprechender Neubeschilderung erfolgen.

Für die Anforderungen des technischen Büros konzipiert, liefert AVIS.X durch seine tiefe Integration ins CAD eine eindeutige Kennzeichnungsstruktur über den gesamten Zeichnungssatz:

VGB-Katalog gestützte Neuanlage und Bearbeitung von KKS/AKZ-Kennzeichen inkl. Kurztexten

Bei Kennzeichnungsänderung zeigt das System, wo diese im Zeichnungssatz vollzogen werden soll

z.B. muss die KKS/AKZ für die Speisewasserpumpe in 5 R&Is angepasst werden.

Einfache Verwaltung der CAD-Zeichnungsköpfe

Schnelleres Arbeiten mit SD GABO als Schnittstelle zwischen Mensch, AVIS.X und CAD-Programm

Die Datenbank AVIS.X stellt mit der Schnittstelle SD GABO insofern für die selbstständige Bearbeitung von Zeichnungen im technischen Büro einen erheblichen Produktivitäts- und Qualitätsgewinn dar.

Massendatenänderung

Anpassung von mehreren Kennzeichen gleichzeitig

Massenimport von KKS/AKZ und Texten aus verschiedenen Quellen

SAP, Schilderlisten, leittechnischer Import etc.

Der Einsatz von BricsCAD ist dabei die kosteneffizienteste Lösung, denn bereits seine Lite-Version mit 2D-Funktionalität deckt alle o. g. Nutzungsmöglichkeiten ab.

BricsCAD können Sie direkt bei uns kaufen!
